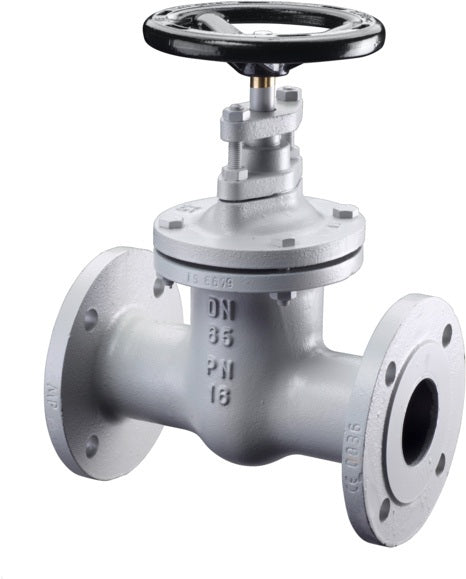

OVENTROP Flanschenschieber Hygate AFC PN 16, Grauguss
Warum bei toprools.com kaufen?
Originalware aus offiziellen Bezugsquellen
Direkt vom Hersteller oder offiziellen Distributor – keine Grauimporte.
Deutscher Standort mit eigenem Lager & Testgelände
Viele Produkte schnell verfügbar und vor Ort erlebbar.
600 m² Showroom für Maschinen & Werkzeug
Vor Ort ansehen, vergleichen und fachkundig beraten lassen.
Eigene Reparaturwerkstatt & Fachtechniker
Persönliche Hilfe auch nach dem Kauf – auch telefonisch.
Der Flanschenschieber Hygate AFC PN 16 von OVENTROP ist ein zuverlässiges Absperrventil für den Einsatz in Heizungs- und Kühlanlagen. Er eignet sich für den Einbau im Vor- oder Rücklauf und überzeugt durch seine robuste Bauweise aus Grauguss EN-GJL-250 (GG 25). Mit einem Kvs-Wert von 107 ermöglicht er einen hohen Durchfluss bei geringem Druckverlust. Der Schieber ist für Betriebstemperaturen von -10 bis 120 °C ausgelegt und für Wasser sowie Wasser-Glykolgemische geeignet. Die Flanschanschlüsse nach EN1092-2 eine sichere Verbindung. Die Bedienung erfolgt komfortabel über ein Handrad. Der Flanschenschieber ist in mehreren Ausführungen erhältlich, sodass für jede Anforderung die passende Variante gewählt werden kann.
Eigenschaften und Vorteile:
- Robustes Gehäuse aus Grauguss EN-GJL-250 (GG 25) für den Heizungs- und Kühlbereich
- Geeignet für Wasser und Wasser-Glykolgemische
- Betriebstemperaturbereich von -10 bis 120 °C
- Druckstufe PN 16 für anspruchsvolle Anwendungen
- Hoher Kvs-Wert von 107 für geringen Druckverlust
- Flanschanschlüsse nach EN1092-2 für eine sichere Verbindung
- Komfortable Bedienung über Handrad
- Geschraubtes Kopfstück für einfache Wartung
Zusätzliche Features:
Der Lieferumfang umfasst einen Flanschenschieber Hygate AFC PN 16. Die Ausführung ist in verschiedenen Nennweiten, Handradhöhen und Oberflächenbehandlungen erhältlich. Technische Änderungen vorbehalten.
Anfrage stellen
Anfrage stellen
Schick uns deine Anfrage ganz einfach über unser Kontaktformular. Wir freuen uns darauf, von dir zu hören und helfen dir gerne weiter! 😊 HIER KLICKEN
Details zur Lieferung und Lieferzeit
Details zur Lieferung und Lieferzeit
Lieferung & Lieferzeiten
Wir versenden unsere Waren per DHL Paketdienst oder per Spedition Lohmöller / Dachser.
Lieferarten & -fristen
Paketversand (DHL): ca. 2–5 Werktage
Speditionsversand: ca. 5–10 Werktage
(Lieferung erfolgt frei Bordsteinkante)
Expressversand ist nach Rücksprache möglich – bitte kontaktieren Sie uns vorab.
Hinweis zu Ersatzteilen:
Ersatzteile gelten als Sonderbestellungen und können eine längere Lieferzeit haben.
Beginn der Lieferfrist
Die Lieferfrist beginnt:
bei Vorkasse: am Tag nach Zahlungseingang an unser Kreditinstitut
bei anderen Zahlungsarten: am Tag nach Vertragsschluss
Fällt das Fristende auf einen Samstag, Sonntag oder gesetzlichen Feiertag am Lieferort, verschiebt sich das Fristende auf den nächsten Werktag.
Teillieferungen bei gemischtem Warenkorb
Bei Bestellungen mit Artikeln unterschiedlicher Lieferzeiten versenden wir die Ware gemeinsam, sofern nichts anderes vereinbart wurde.
Die Lieferzeit richtet sich in diesem Fall nach dem Artikel mit der längsten Lieferzeit.
OVENTROP Flanschenschieber Hygate AFC PN 16, Grauguss
Für Verbraucher gilt bei neuen Waren grundsätzlich eine gesetzliche Gewährleistungsfrist von zwei Jahren. Weitere Informationen finden Sie im offiziellen EU-Gewährleistungslabel.
Herstellerinformationen:
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 9,935 - 179 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | je nach Ausführung |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | je nach Ausführung |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | je nach Ausführung |
| Höhe Handgriff/Handrad: | 230 - 730 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 30 - 60 cm x 24,1 - 47 cm x 15,1 - 97 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 9,935 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 40 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 40 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Höhe Handgriff/Handrad: | 230 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 30 cm x 24,1 cm x 15,1 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 12,66 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 50 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 50 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Höhe Handgriff/Handrad: | 265 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 34,5 cm x 24,8 cm x 16,5 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 17,4 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 65 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 65 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Höhe Handgriff/Handrad: | 300 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 39 cm x 26,5 cm x 19 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 24,68 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 80 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 80 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Höhe Handgriff/Handrad: | 340 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 43,5 cm x 27,5 cm x 21 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 32,779 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 100 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 100 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Höhe Handgriff/Handrad: | 370 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 47,5 cm x 30 cm x 23 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 42,5 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 125 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 125 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Höhe Handgriff/Handrad: | 415 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 32,5 cm x 25 cm x 53 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 56,5 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 150 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 150 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Höhe Handgriff/Handrad: | 460 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 60 cm x 29 cm x 35 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 86 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 200 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 200 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Höhe Handgriff/Handrad: | 555 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 40 cm x 34 cm x 73 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 132 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 250 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 250 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | beschichtet |
| Höhe Handgriff/Handrad: | 665 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 45,5 cm x 40 cm x 86 cm |
Technische Daten
| Marke: | OVENTROP |
| Kategorie: | Flanschen-Absperrventil |
| Gewicht: | 179 kg |
| Serie: | Hygate |
| Bedienung: | Handrad |
| Ausführung: | DN 300 |
| Kopfstücktyp: | geschraubt |
| Werkstoffgüte: | Gusseisen EN-GJL-250 (GG 25) |
| Nenndurchmesser: | DN 300 |
| Hersteller-Serie: | Hygate Schieber |
| Druckstufe Artikel: | PN 16 |
| Druckstufe Flansch: | PN 16 |
| Oberflächenschutz: | unbehandelt |
| Höhe Handgriff/Handrad: | 730 mm |
| Mit Kupplungsanschluss 1: | ja |
| Mit Kupplungsanschluss 2: | ja |
| Maße (L x B x H): | 50 cm x 47 cm x 97 cm |
Datenblätter & Downloads
Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt Datenblatt DatenblattSicher einkaufen auf toprools.com
